浮球液位变送器


一、概述:

UQZ-71XS智能浮球液位变送器是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4~20mA 标准电流信号,并叠加HART信号输出或就地液晶显示,可现场显示液位的百分比、4~20mA电流及液位值,远传供给控制室可实现液位的自动检测、控制和 记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量最为理想。

二、主要特点:

UQZ-71XS智能浮球液位变送器除了一般液位变送器的固有特点外,还具有如下特点:

1、 智能电子部件由一块主机板和一块液晶屏组成;

2、  可就地按键调整最程和零点;

3、  符合HART协议,可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号,适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改;

4、  在采用HART协议的分散控制系统中同主机进行双向通讯;

5、  带有EEPROM,不因断电丢失数据。

三、主要技术参数:

     测量范围:0~3500mm

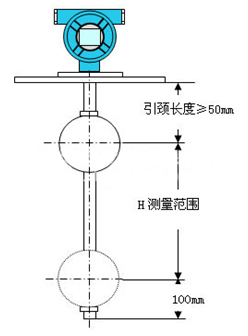

(测量范围H同引颈长度以及总长的关系详见图1)


     供电电压:12~36V  DC

     输出信号:两线制4~20mA.DC叠加数字信号,由

用户选择开方或线性输出;

     负载电阻:250Ω

     测量精度:±10mm

环境温度:-40~80℃

工作温度:-20~120℃

公称压力:≤1.6MPa

法兰标准:A:JB/T82.1-94(平面法兰)

              DN100   PN1.6 球φ90

             B:JB/T82.1-94(平面法兰)

              DN80  PN0.6 球φ76

介质密度:≥0.65g/cm-3

介质粘度:≤0.015PaS

接液材质:不锈钢
四、结构原理:

UQZ-71XS磁浮球液位变送器由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

五、产品选型表:

型 号

规 格 编 码

内 容

UQZ-71XS


磁浮球液位变送器


01



顶置式

02



侧侧式

03



侧底式

04



支架式


H


测量范围H



*

引颈长度(选01型时请注明)

UQZ-71XS



选型举例:UQZ-71XS-01-2000(引颈长度:100mm)为顶置式,量程为2000mm,引颈长度100mm的磁浮球液位变送器。

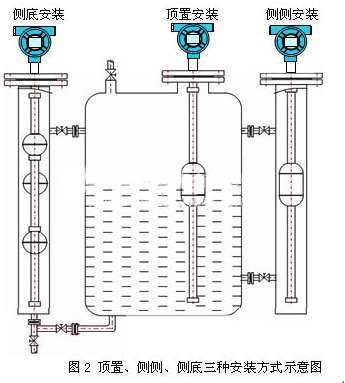

六、安装形式:

UQZ-71XS磁浮球液位变送器分以下四种安装方式

A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装

(订货时请用户注明安装形式和引颈长度L值。)

对于敞口或非金属容器,可以采用支架安装方式。具体形式见图3。

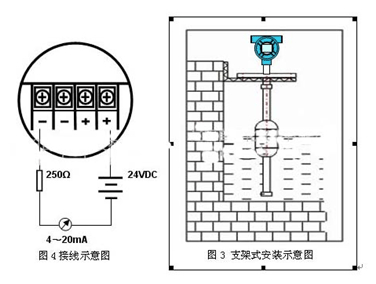

七、接线方式:(见图4)


八、操作说明:

1、按键操作

调零键[Z]、调整键[S]、功能键[M]

操作内容

操作方法

备注

按键开锁

同时按下[Z]和[S]键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。


PV值清零

(即零位调整)

将浮球直接置于零位上,按键开锁后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0)

如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)

4mA点有源迁移

按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)


20mA点有源迁移

按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)


变送器数据恢复

先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。


如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新开锁。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。

2、测量参数设置

   测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。

显示内容

设置内容

操作方法

0.888

ZEPO CM

设置4mA点量程

按[Z]键选择修改的数字或小数点

按[S]键调整数值或小数点位置

100.00

SPRN CM

设置20mA点量程

同上

同上

2.000

DPMP S

设置阻尼时间

同上

同上

12.008

DISP mA

设置显示模式

按[S]键选择显示模式(显示液位、电流、百分比)

3.6

FIX C CM

固定电流输出

输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)


说明:在参数设置时,若2分钟内未有任何按键按下,则直接返回到测量模式(不保存设置数据)。

九、订购仪表注意事项:

1.请按产品选型表正确填写内容

2.请注明选型表内未包容的内容

◆工作压力;

◆介质比重;

◆介质温度;

◆针对您提出的特殊要求,可为您进行特殊操作设计。
